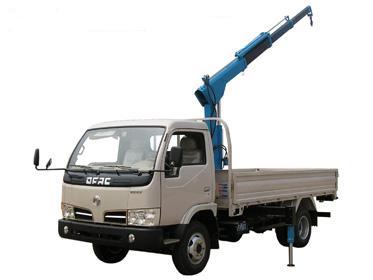

湖北程力集團2.3噸隨車吊四節直臂技術參數--SQ2.3SA2
|
起重機型號 |
SQ2.3SA2 | |||||
|
最大起升質量 kg |
2300 | |||||
|
最大起重力矩 N.m |
30000 | |||||
|
吊 臂 |
截面型式 |
六邊形 |
回轉機構 |
回轉速度r/min |
2/3 | |
|
節 數 |
4 |
回轉范圍° |
270 | |||
|
長 度 m |
1.45--4.45 |
支 腿 |
型 式 |
直支撐腿 | ||
|
最大作業半徑 m |
4.3 |
跨 距 m |
1.85--2.85 | |||
|
伸出速度 m/s |
3/30 |
液壓系統 |
系統壓力 MPa |
16.0 | ||
|
變幅范圍 ° |
-70--62 |
油箱容積 L |
30 | |||
|
起臂速度 °/s |
132/30 |
自 重 kg |
600 | |||
|
最大起升高度 m |
6.26 |
安裝空間 mm |
600 | |||
|
匹配卡車 |
裝載質量1噸以上卡車 |
| ||||
|
說明：上表參數是發動機轉速為1500r/min情況時的額定參數 | ||||||
操作注意事項：
1.使用程力隨車起重機時，要熟讀使用說明書，正確地進行操作。
2.起重臂下嚴禁站人。
3.起重時不得超載作業。
4.不準用猛起猛停的動作操作。
5.起重機起動和停止時，手油門必須位于中速位置。
6.防止鋼絲繩過卷。
7.下表中最大總額定負荷是以支腿全伸且架裝在堅固水平地面上為條件，包括吊臂、吊鉤總成、滑輪及鋼絲繩等重量。
8.下表中的工作半徑意思是包括裝載撓曲影響的實際半徑，因此用該表測實際工作半徑來決定可允許的負荷值。
9.下表中的最大負荷B是以起重機的強度為條件，A是采用裝載質量1-3噸底盤在空載狀態下不側傾翻的最大額定負荷。
10.當重物位于汽車超前方區域，在操作起重機時，下表中的負荷值降至25%以下。
11.當起重臂在同一變幅角度下，臂長在下表所示長度之內延伸時，要選用較大臂長對應的負載值。
12.左圖不包括起重臂撓曲的影響。
額定負荷--工作半徑對應表 1.45米臂/2.45米臂/3.45米臂/4.45米臂 工作半徑 m 最大負荷 kg A B 1.3 2300 2300 1.8 1650 1650 2.3 1250 1300 2.8 1000 1070 3.3 800 900 3.8 630 750 4.3 500 690
