名稱

單位

參數

總長

mm

5995

總寬

mm

1900

總高

mm

2850

乘坐人數

（含駕駛員）

人

5

總質量

kg

4495

整備質量

kg

4170

工作平臺額定載荷

kg

400

輪胎數（含備胎）

個

6/+1=7

支腿跨距

mm

1200

輪胎規格

7.00R16LT

排放標準

國六排放

底盤

江鈴順達

發動機

柴油發動機，最大功率 85KW，115馬力，排放渦輪增壓

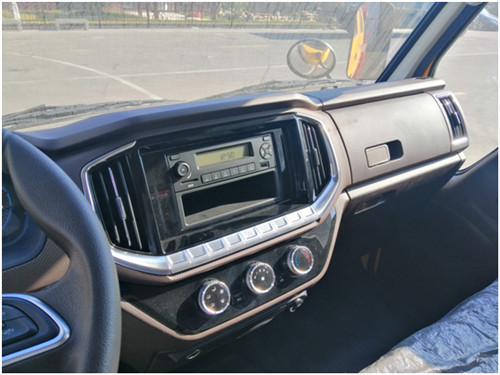

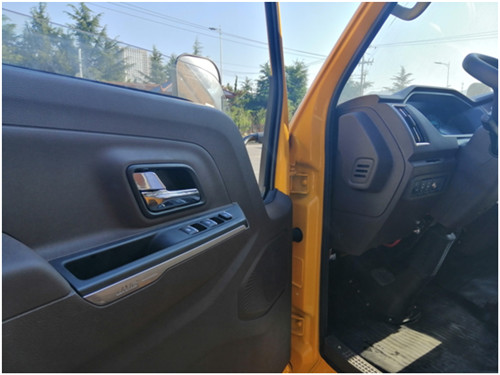

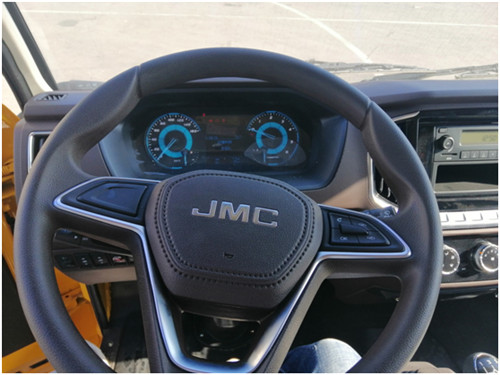

駕駛室

雙排座，可乘坐 5 人

走臺板

防滑走臺板

取力系統

液壓操作

工作平臺

1100×1000×450(mm)

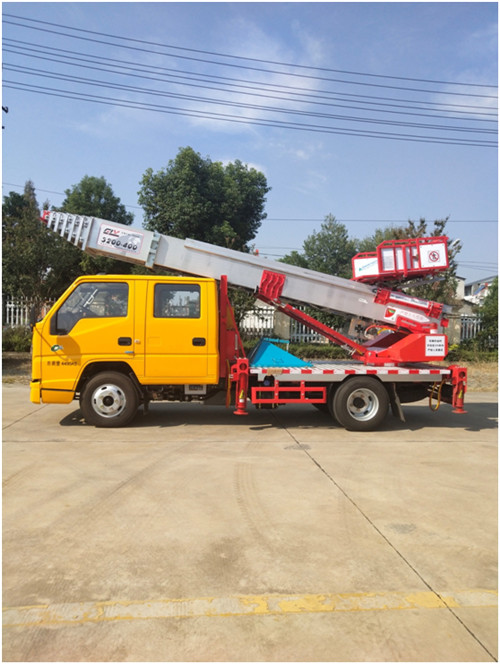

臂架形式

七節同步伸縮

臂起落形式

雙變幅油缸，臂起落、回轉更平穩

回轉裝置

左右各 170度

支腿

兩節H 型伸縮支腿，單獨可調

操作

工作平臺和地面遙控器電氣操作，轉臺液壓操作

散熱器

可手動，當溫度達到 35度時自動散熱

變速箱

五檔變速箱

剎車系統

油剎（帶ABS系統）

輪胎

共7個輪胎（含備胎），全部都是鋼絲胎

油漆

  采用 先進技術電泳漆（安全、環保、防腐蝕、對人體危害很小   ）

梯臂米數

32米

工作平臺

留有加高孔，（可加寬加高）

悌臂寬度

80CM

工作速度

搬運車速度可調，帶加速器

整車水平裝置

自帶整車狀態水平儀，可檢測整車橫向縱向兩個方向傾斜狀態

上下裝互鎖

用于上下車互鎖，防止誤操作發生危險（轉換器）

云梯限位報警裝置

梯臂伸出達到32米，自動限位泄壓聲響報警提示

齒式制動器

在鋼絲繩發生意外斷裂的情況下卡在悌臂間隙上，做緩沖作用

插桿式制動器

在鋼絲繩發生意外斷裂的情況下插在云梯橫梁里，在短距離內起到制動左右（插桿式制動器是本廠發明專利）

一鍵式點火、熄火

在操作臺和遙控器都可對發動機進行點火、熄火控制

夜間安全照明裝置

在操作臺可控制梯臂上有工程照明燈

散熱器

可手動，當溫度達到 35 度時自動散熱

工作圖示

操作時可直觀查看云梯角度，可隨時知曉云梯高度

遙控裝置

百米遙控，可控制一鍵熄火，一鍵啟動，搬運車上下和自動作業

自卸斗

簡易安裝自卸斗，每次可裝砂石0.3至0.4立方

液壓系統

德國博士提供整套液壓系統，平衡閥組和多路閥

液壓支腿

液壓支腿和雙幅油缸都是未來法斯特（出口至美國、日本出口油缸，每個油缸都有獨立鋼印，是車輛重要的組成部分）

其他進口件

液壓馬達(進口件）：帶動卷揚機

制動器(進口件）：鎖住卷揚機

液壓鎖(進口件）：鎖住液壓油（防止泄壓）

減速機（進口件）：減速壓馬達，輔助停止旋轉平臺
