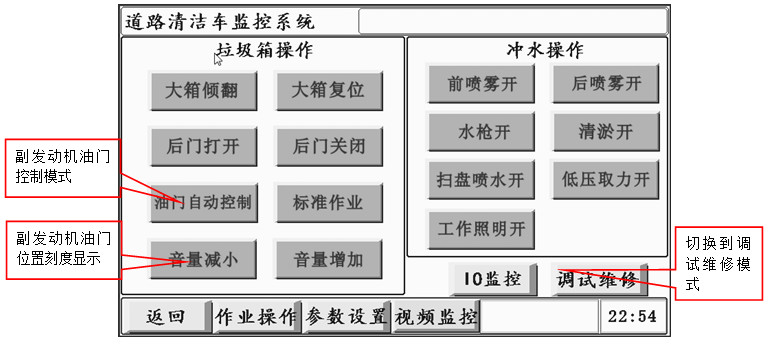

【副發動機油門控制模式】
    副發動機油門控制有自動模式和手動模式，一般情況情況下置于自動模式，在電子油門出現故障或者需要手動操作時，可以切換到手動模式。
在自動油門模式下，相關的作業啟動完成后，副發動機會自動加油到設定（標準作業1600轉，增強轉速1800轉）的轉速。轉速自動達到設定的轉速后，可以通過操作面板的油門手動旋鈕，適當增加或者減小轉速。
注意：在操作相關的液壓部件時，副發動機一定要在怠速下進行，否則容易損壞液壓元件及管路。
【標準作業】
按下此按鍵，在標準作業和增強作業模式之間切換。在標準作業模式下，自動轉速為1600Rpm，增強作業模式下為1800Rpm。作業過程中切換到增強作業模式后轉速自動提速到增強作業轉速，切換到標準作業模式后，轉速自動下降到標準作業模式轉速。
【大箱傾翻】
控制后面的垃圾箱升起。如果配置有后門開位檢測傳感器時，后門未打開時，禁止此操作。
注意：在大箱下面檢修時一定支撐好大箱的支撐桿，否則會造成嚴重的人身傷害！
【大箱復位】
控制后面的垃圾箱下降。如果配置有撐桿檢測傳感器時，撐桿未放下時，禁止此操作。
【后門打開】
控制垃圾箱后門開啟。
注意：開啟后門時，車尾嚴禁站人！
【后門關閉】
控制垃圾箱后門關閉。
【清淤開】【前噴霧開】【后噴霧開】【水槍開】
分別啟動相應的功能。按下后按鍵變成綠色，功能啟動。
注意：
清淤、水槍、洗掃作業不能同時進行，每一次只能啟動一個功能。一個功能打開后，其他功能不能被啟動，必須等其他功能關閉完成以后才能啟動其他的功能。
每個功能的啟動和停止都需要10-30秒不等的時間，所以必須耐心操作。
每個功能一旦啟動，必須啟動完成以后才能關閉，關閉完成以后才能再次啟動。否則容易造成程序混亂。
清淤、水槍功能在車尾部位的操作盒也設定有啟停按鈕，與此處的按鍵功能一樣，操作過后一定要置于停止位置，否則兩處操作不一致有可能造成程序錯亂。
前噴霧和后噴霧可以同時與洗掃一起啟動，也可以單獨啟動。單獨啟動時，按下此按鍵后將作業啟動旋鈕置于啟動位置即可；在清洗作業的過程中，按下此按鍵可以立即打開或者關閉噴霧，但是在與清洗作業一起啟動時，不能單獨關閉，只能與清洗作業一起關閉。
【掃盤噴水開】
控制掃盤噴水降塵的啟動和停止。
注意：一定要在左掃或者右掃被選擇的時候，掃盤噴水才會啟動，左掃選擇后才能開啟左掃盤噴水，右掃選擇后才能開啟右掃盤噴水。
【工作照明開】
控制工作燈的啟動與停止。
【低壓取力器開】
控制低壓泵取力器的結合與分離。
注意：此取力器安裝在主車發動機上面，在啟動前一定要踏下主車的離合器方可結合。

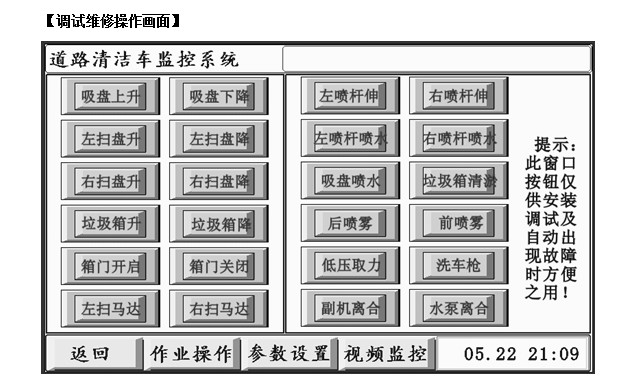

【調試維修操作畫面】

此畫面只有在安裝維修調試的時候使用。
左邊12個按鍵控制液壓系統的相關操作
注意：在執行液壓系統操作的時候，驅動液壓泵的發動機一定要工作在怠速下，否則高轉速容易造成液壓件及液壓管路的損壞。
液壓泵有可能安裝在副發動機上面，也有可能安裝在主車發動機上面。具體要咨詢相關人員。
右邊的12個按鍵控制水路的相關閥門的開啟與關閉操作。
注意：
在發動機啟動后啟動副機離合器和水泵離合器時，一定要是怠速，并且水泵離合器一定要先于副機離合器打開，否則容易損壞離合器和其他傳動部件。
清水箱水位報警的情況下無法啟動水泵離合器。
離開此畫面后，所有操作被關閉。

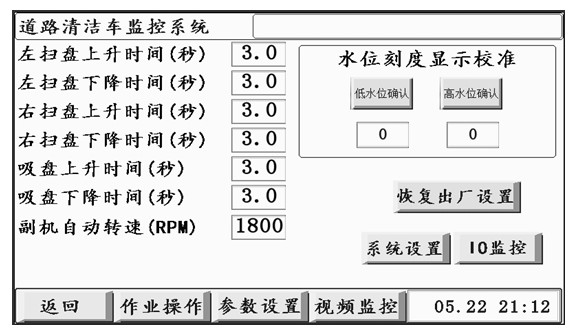

【參數設置畫面】
