前言我國目前生產和使用的城市環衛掃地車,多用于路面比較平坦的城市主干道 ,一般掃地車車型偏大 ,而在城市住宅小區、廠礦、小街小巷等比較狹窄及有臺階道路的清掃工作 ,大多仍由環衛工人手工完成。由于手工作業勞動強度大 ,速度慢 ,特別是路邊垂直面的清掃更成為環境衛生的“死角”。因此迫切需要一種能代替手工作業的清掃機械 ,以適應社會的發展。為此 ,我們設計了一種小型自走式掃地車。這種掃地車不僅能清掃路面 ,而且能同時清洗有臺階路面的垂直面 (也稱“路牙”)。具有操作簡單靈活、刷洗效率高、耗油量少、易維護及成本低等特點。

       設計方案的確定，掃地車的技術參數根據這些道路的特點及環衛作業的實際情況 ,確定掃地車的主要技術參數為 :工作車速 :1～ 3km/h最大爬坡度 :30 %水箱容積 :30 0～ 50 0 l刷頭轉速 :2 0 0 r/min路牙清掃高度 :≤ 2 0 0 mm路面清掃寬度 :30 0 mm作業方式 :一次加水可連續工作 2 0～ 40 min2 .2　傳動方式的確定一般掃地車采用汽油發動機 ,然后利用液壓傳動來實現負荷的傳遞 ,實現無級變速。

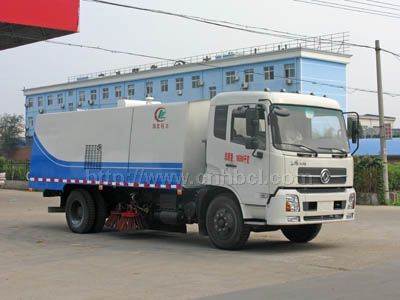

東風天錦掃路車

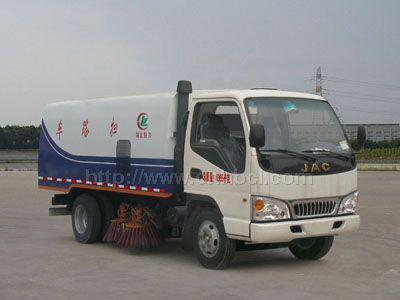

江淮掃路車 HFC道路清掃車

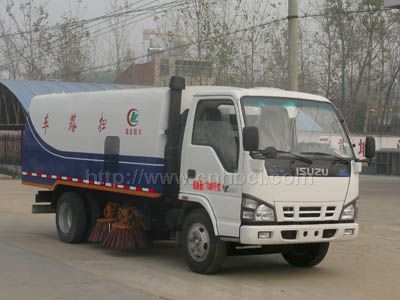

慶鈴五十鈴掃路車
