關于湖北程力清障車介紹：
要分析清障車的機構原理，就要先清楚清障車的基本組成。清障車一般由發動機、底盤、車身和電氣設備、上裝等五個基本部分組成，而上裝部分又包括碳鋼平板，液壓油缸，取力器，托舉裝置，警燈，液壓絞盤等。
知道了清障車的組成結構，湖北程力專用汽車有限公司和大家來對清障車的結構組成部分一一具體分析。
一、清障車發動機：發動機是清障車的動力裝置。由機體，曲柄連桿機構，配氣機構，冷卻系，潤滑系，燃料系和點火系(柴油機沒有點火系)等組成。按燃料分發動機有汽油和柴油發動機兩 種；按工作方式分有二沖程和四沖程兩種，一般發動機為四沖程發動機。
1、 四沖程發動機的工作過程： 四沖程發動機是活塞往復四個行程完成一個工作循環，包括進氣、壓縮、作功、排氣四個過程。四行程柴油機和汽油機一樣經歷進氣、壓縮、作功、排氣的過程。但與汽油機的不同之處在于：汽油機是點燃，柴油機是壓燃。
2、 冷卻系：一般由水箱、水泵、散熱器、風扇、節溫器、水溫表和放水開關組成。汽車發動機采用兩種冷卻方式，即空氣冷卻和水冷卻。一般汽車發動機多采用水冷卻。
3、 潤滑系：發動機潤滑系由機油泵、集濾器、機油濾清器、油道、限壓閥、機油表、感壓塞及油尺等組成。
4、燃料系：汽油機燃料系由汽油箱、汽油表、汽油管、汽油濾清器、汽油泵、化油器、空氣濾清器、進排氣歧管等組成。
5、 化油器：是將汽油與空氣以一定的比例混合為一種霧化氣體的裝置，這種霧化氣體叫可燃混合氣，及時適量供入氣缸。
二、清障車的底盤：
適用于清障車改裝的底盤有：東風小霸王、東風多利卡、東風153、東風尖頭-140、東風天龍、福田、江淮、慶鈴、重汽斯太爾王。
1、傳動系：主要是由離合器、變速器、萬向節、傳動軸和驅動橋等組成。
離合器：其作用是使發動機的動力與傳動裝置平穩地接合或暫時地分離，以便于駕駛員進行汽車的起步、停車、換檔等操作。
2、變速器：由變速器殼、變速器蓋、第一軸、第二軸、中間軸、倒檔軸、齒輪、軸承、操縱機構等機件構成，用于汽車變速、變輸出扭矩。
3、行駛系：由車架、車橋、懸架和車輪等部分組成。它的基本功用是支持全車質量并保證汽車的行駛。
4、鋼板彈簧與減震器：鋼板彈簧的作用是使車架和車身與車輪或車橋之間保持彈性聯系。減震器的作用是當汽車受到震動沖擊時使震動得到緩和。減震器與鋼板彈簧并聯使用。
5、轉向系：由方向盤、轉向器、轉向節、轉向節臂、橫拉桿、直拉桿等組成，作用是轉向。
前輪定位：為了使汽車保持穩定直線行駛，轉向輕便，減少汽車在行駛中輪胎和轉向機件的磨損，前輪、轉向主銷、前軸三者之間的安裝具有一定的相對位置，這就叫“前輪定位”。 它包括主銷后傾、產銷內傾、前輪前束。前束值是指兩前輪的前邊緣距離小于后邊緣距離的差值。制動系：機動車的制動性能是指車輛在最短的時間內強制停車的效能。
6、手制動器的作用：手制動器是一種使汽車停放時不致溜滑，在特殊情況下，配合腳制動的裝置。
三、電氣設備：
清障車電氣設備主要由蓄電池、發電機、調節器、起動機、點火系、儀表、照明裝置、音響裝置、雨刷器等組成。
蓄電池：蓄電池的作用是供給起動機用電，在發動機起動或低速運轉時向發動機點火系及其他用電設備供電。當發動機高速運轉時發電機發電充足，蓄電池可以儲存多余的電能。蓄電池上每個單電池都有正、負極柱。其識別方法為：正極柱上刻有“+”號，呈深褐色；負極 柱上刻有“-”號，呈淡灰色。
起動機： 其作用是將電能轉變成機械能，帶動曲軸旋轉，起動發動機。起動機使用時，應注意每次起動時間不得超過5秒，每次使用間隔不小于10-15秒，連續使用不得超過3次。若連續起動時間過長，將造成蓄電池大量放電和起動機線圈過熱冒煙，極易損壞機件.
四、清障車液壓制動構造：液壓制動裝置由制動踏板、制動總泵、分泵、鼓式(車輪)制動器和油管等機件組成。
氣壓制動裝置：由制動踏板、空氣壓縮機、氣壓表、制動閥、制動氣室、鼓式(車輪)制動 器和氣管等機件組成。
下面湖北程力專用汽車有限公司就來講講清障車起重機構和支腿機構要求：
一、清障車起重機構要求
1.起重臂強度和剛度的計算應符合GB/T3811的有關規定。
2.鋼絲繩收放裝置應能自鎖，在卷筒上鋼絲繩應排列整齊，不得出現亂繩及扭曲現象。鋼絲繩在收 放過程中不得脫離滑輪槽面或發生卡滯，與鋼絲繩接觸的構件不得損傷鋼絲繩。
3.吊臂伸縮、變幅和回轉時應平穩、準確，無爬行、振顫或沖擊。運動過程中不得與其他構件干涉
4.在設計規定的載荷下工作時，各構件不得發生明顯變形，卸載后不得有殘余變形。
5.起重作業時，應保證載荷在空中停置后繼續提升時不出現下滑現象。超載25 ，停留30min后載荷下沉量不大于20mm
6.絞盤牽引作業時，應動作平穩、安全可靠。
7.具有回轉吊臂的清障車抗傾覆穩定性要求應符合QC/T459-1999中2.1的要求。
二、清障車支腿機構要求
1.支腿應能獨立動作，收放應平穩、無抖動。
2.支腿應能可靠撐地，在作業過程中不得有回縮現象。在收回狀態時不得自行下落。
3.支腿應設對路面的保護裝置

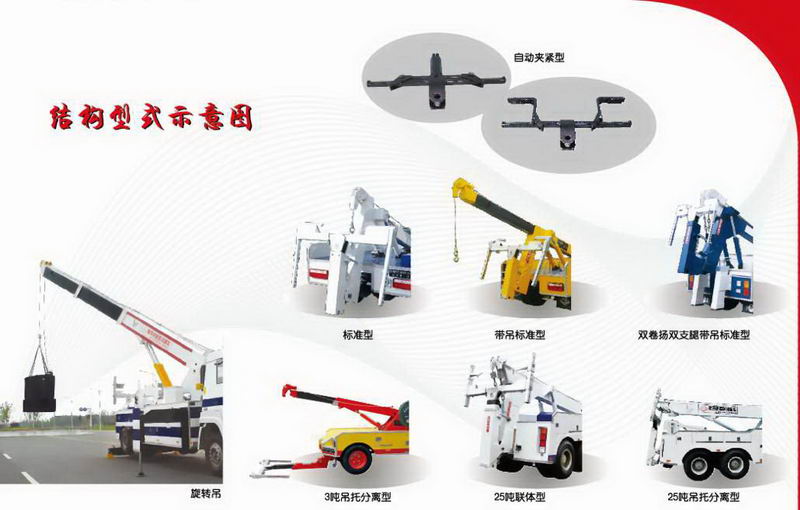

程力拖吊型清障車結構示意圖
