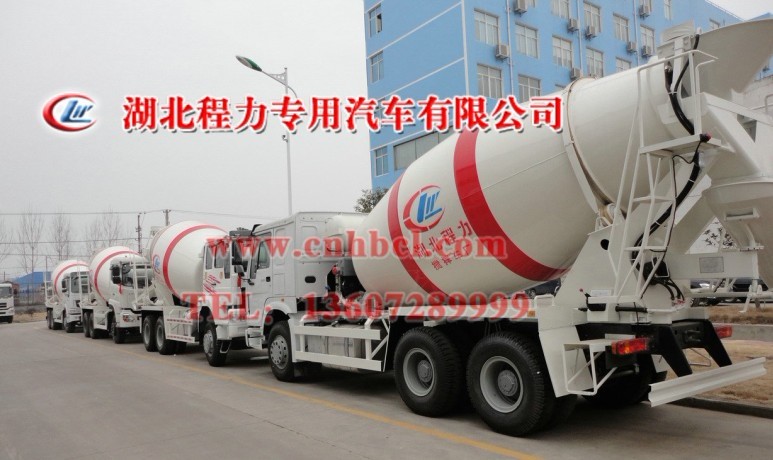

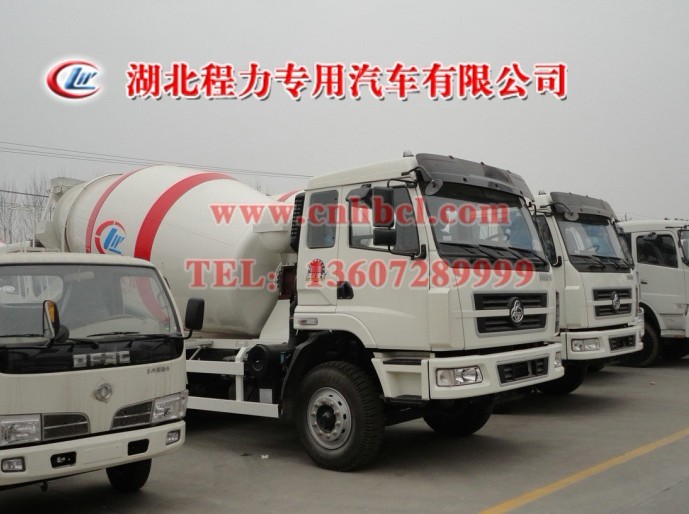

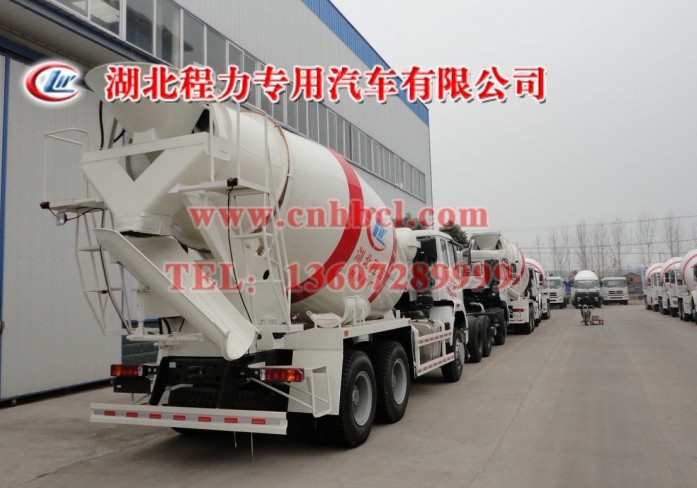

混凝土攪拌車：用來運送建筑用混凝土的專用卡車；由于它的外形，也常被稱為田螺車。這類卡車上都裝置圓筒型的攪拌筒以運載混合后的混凝土。在運輸過程中會始終保持?jǐn)嚢柰厕D(zhuǎn)動，以保證所運載的混凝土不會凝固。運送完混凝土后, 通常都會用水沖洗攪拌筒內部, 防止硬化的混凝土占用空間, 使攪拌筒的容積越來越少。

一、混凝土攪拌車基本配置

　　混凝土攪拌車主要由底架、攪拌筒、傳動系統（驅動裝置）、液壓驅動系統、加水系統、裝（進）料及卸出料系統、卸料溜槽、操作平臺、操縱系統及防護設備組成。

　　傾斜角:15度

　　轉動速度(r/min)：0~14

　　混凝土坍落度：70-260

　　轉動方向：順時針進料，逆時針出料

　　筒體材質：高碳鋼 5-6mm

　　葉片：雙螺旋葉片4.5mm

　　出料能力：錐體下沉5cm/h

　　卸載剩余量：<1% 錐體下沉5cm/h

二、 混凝土攪拌車系統說明

　　攪拌筒：該車型所采用的攪拌筒形式是一種應用較為普遍的結構形式，攪拌筒采用梨形結構，其清洗用水和運輸過程中視需要補充加入的拌合水，均由攪拌筒頭部進料口處注入筒內。

　　傳動系統：該攪拌筒的驅動方式為以發動機為動力源，由發動機后端的取力器取力，通過傳動軸傳遞到變量柱塞液壓泵，經定量柱塞油馬達，再通過減速機帶動攪拌筒轉動。

　　攪拌筒的進出料系統（裝料和卸料機構）：是輔助攪拌筒工作的重要裝置。

　　操縱系統：是整個攪拌車的控制部件，操縱面板上開有“工字形”槽，是操縱桿的活動空間；并且后半部的槽上開有限位孔，用來固定操縱桿的位置。該操縱系統通過汽車尾部的左右兩個操縱桿來控制攪拌筒的正、反轉和轉速，從而來完成進出料以及攪拌動作。

　　供水系統：混凝土攪拌車的供水系統主要用來清洗攪拌裝置。該車型的供水系統共有兩種型式，一種是離心水泵供水系統；一種是壓力水箱供水系統，可供用戶選裝。
